Case AINOA: Teräsjousilla kellutettu lattiaratkaisu kuntosaleihin

Päivämäärä: 11.3.2020

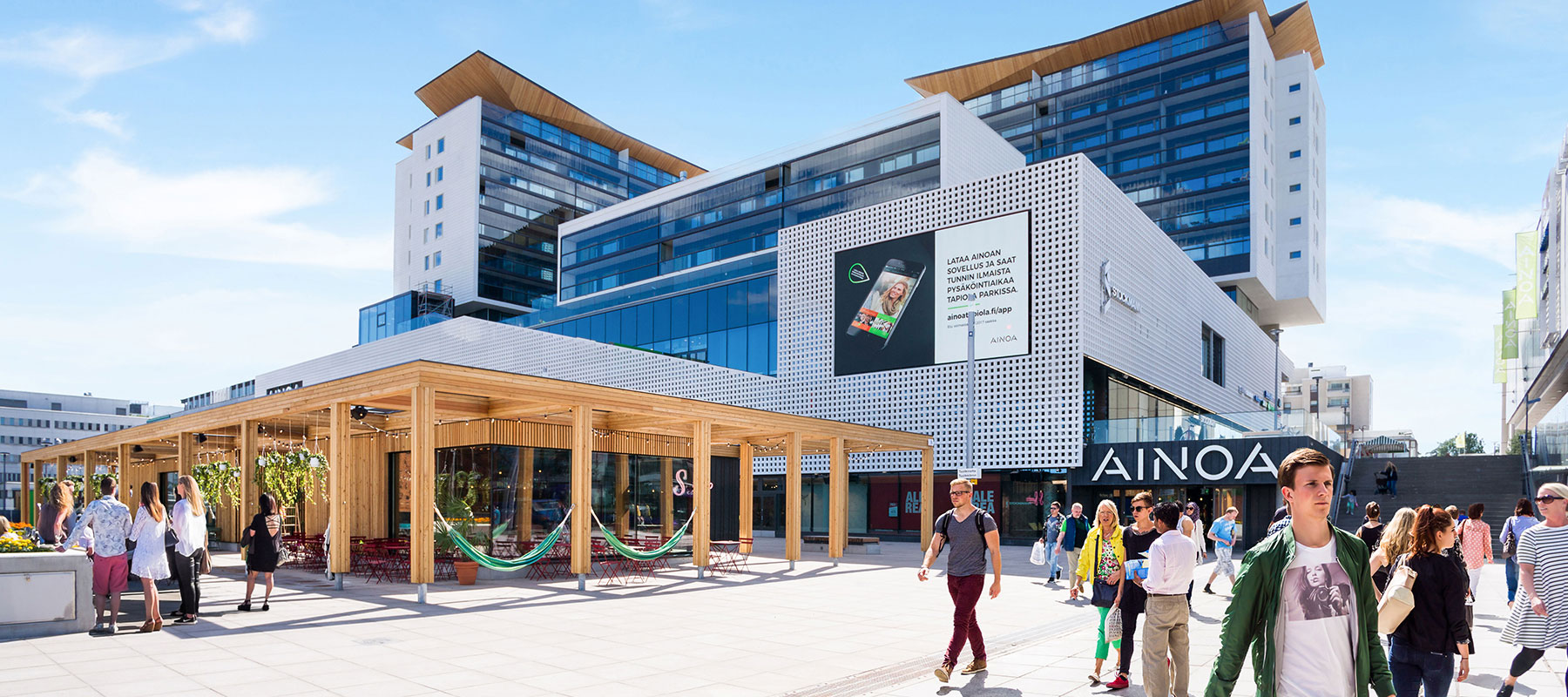

Espoon Tapiolassa avautui uusi kauppakeskus AINOA syksyllä 2019. Kauppakeskuksen avautumisen yhteydessä ovensa avasi myös Elixia-kuntosali, jonne Christian Berner toimitti teräsjouset kellutettua lattiaa varten.

Kuntosalin alapuolelle suunniteltiin ravintolamaailmaa, joten tärinä- ja runkomelusuunnittelu oli alusta lähtien mukana kauppakeskuksen toteutuksessa. Vapaapainoalueilla lattiaan saattaa kohdistua suuriakin iskuja, jotka saattavat aiheuttaa epämiellyttävää runkomelua, kun melu etenee rakennuksen kiinteitä liitoksia pitkin. Runkomelu ei välttämättä kuulu kuntosalissa muun taustamelun yli, mutta saattaa kantautua rakennusrunkoa pitkin useiden kerroksien päähän.

Akustiikkakonsulttiyhtiö Akukon teki tiloissa mittauksia simuloiden vapaapainoalueilla syntyneiden värähdysten suuruusluokkaa. Nyt toimitetuilla teräsjousilla päästään erittäin matalaan 4Hz:n ominaistaajuuteen. Teräsjouset kattavat vapaapainoalueet. Muut alueet kellutettiin polyuretaanista valmistetuilla Sylomer® -kaistoilla.

- Teräsjousien ansiosta pintalaatta ottaa iskut vastaan, eikä päästä niitä eteenpäin rakennukseen värähtelynä, kertoo tuotepäällikkö Anton Sutinen Christian Berneriltä.

GERB -teräsjouset toimitetaan asennettuna, jolloin laatuun ja lopputulokseen kiinnitetään erityistä huomiota. Betonilaatan sisään valetaan valun yhteydessä sylinterin muotoiset jousikotelot, jotka jakavat jousten paineen betonilaatalle. Varsinaisessa asennuksessa jokainen jousi puristetaan hydraulisen tunkin avulla kotelon sisään, jolloin laatta saadaan nousemaan ja lopulta välipohjaan saadaan 30 – 70 mm ilmaväli.

Kun tarvitset tärinäneristämisen asiantuntijaa, ota yhteyttä!
